光を導いたつもりが
大失敗だったので、インジケーターから横取りしてLEDを光らせる事に。
とりあえずETCの中身あけて確認すると、基盤実装のLEDが左右にあったので、ここから横取り。
キーをひねって光らせてテスターで測ると、赤側は1.85Vきていた。基盤外側が-で内側が+
カードがなければ緑を光らせる事は出来ないのでこんな事に…
緑側は2.74Vきている。基盤外側が-になるのは赤と同じ。
秋月で買った品々。通販だから大量。買いにいくのに秋葉まで行くのは嫌だけど、余るのも困りもの。最低10個買う場合は3個以上あれば良いよとか、そういう買い方出来ると良いのに。10個分は払うからさ。
買った物は以下の通り。
緑色LED、もう少し明るいのないかなと思ったけど、秋月には赤より明るい500mcdの物しかなく、他を探してもピンとくる物がなかった。50mcdぐらいが良いのだけど(直感w)。抵抗は緑側で2.7Vもらうのを、かった物の電圧(2.1V)に近づけるため(正直いらんかった)。配線のワイヤーは、もうひとサイズ細いのにすりゃ良かった…
それぞれつないでこんな感じ。

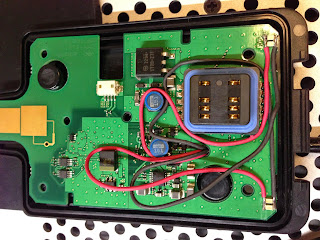

配線をケースと基盤にあるねじ用の穴に通して、基盤上のLEDのところにハンダ付け。こんな事しても壊れなかった基盤実装のLEDすげぇ。配線をワケワケしてケースが閉じられるようにする。
ケースはねじの受け側の間にある壁が、配線を潰してしまうので、剛性を気にしつつラジペンでグニグニして壁を低くする。どうせ見えないので、ルーターで削って適当に仕上げる。
ゴム板を２枚重ねて穴をあけた物をLEDのホルダーとして、メーターケースにペタリ。
見に行けばちゃんと光ってるとわかる。が、どうせあの配線じゃ、基盤のLEDにも電流食われるんだから、抵抗いらなかったかも。標準で10mcdのLEDでも、もうちょっと明るくできたかな？
赤は期待…以上に明るいけど、問題を知らせる為だからちょうどいい。
赤も緑も安くて
500mcd出るやつがあったけど、買わなくて良かった…
