[ニキシー管 IN-12A/B のソケット]の端子をピンヘッダで接続できるようにする基板です。
ニキシー管を光らせてみたいというだけで色々始めたのですが

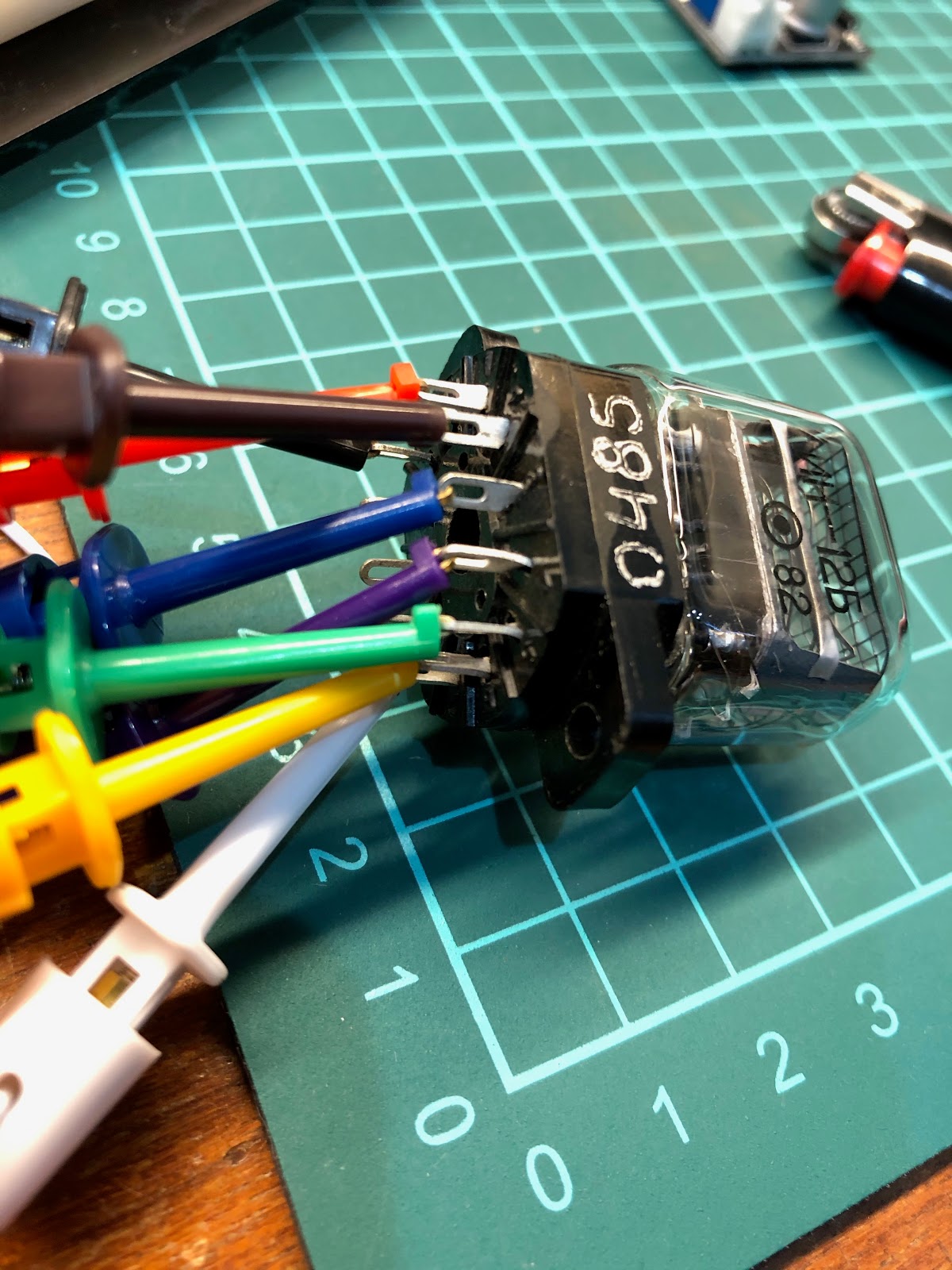

という理由があり、ソケットを使って配線すれば良いのでは？と[こちらの商品]を買ってみたのですが
ので、ソケットを基板にはんだ付けして、ブレッドボードにブスッと刺せるようにしたいと思い作りました。

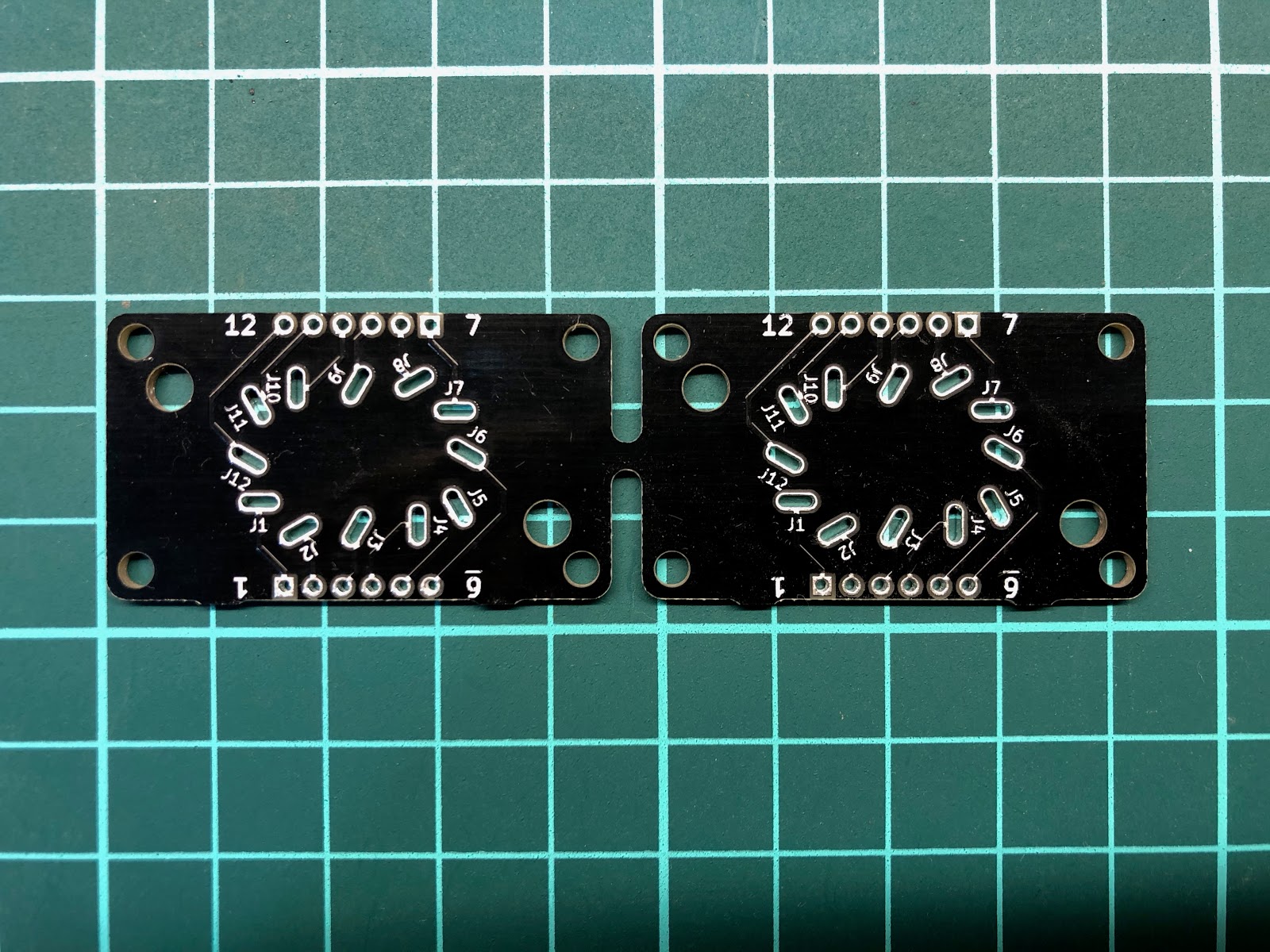

■ ２枚(２枚繋がったまま届きます)
■ ６枚(６枚繋がったまま届きます)

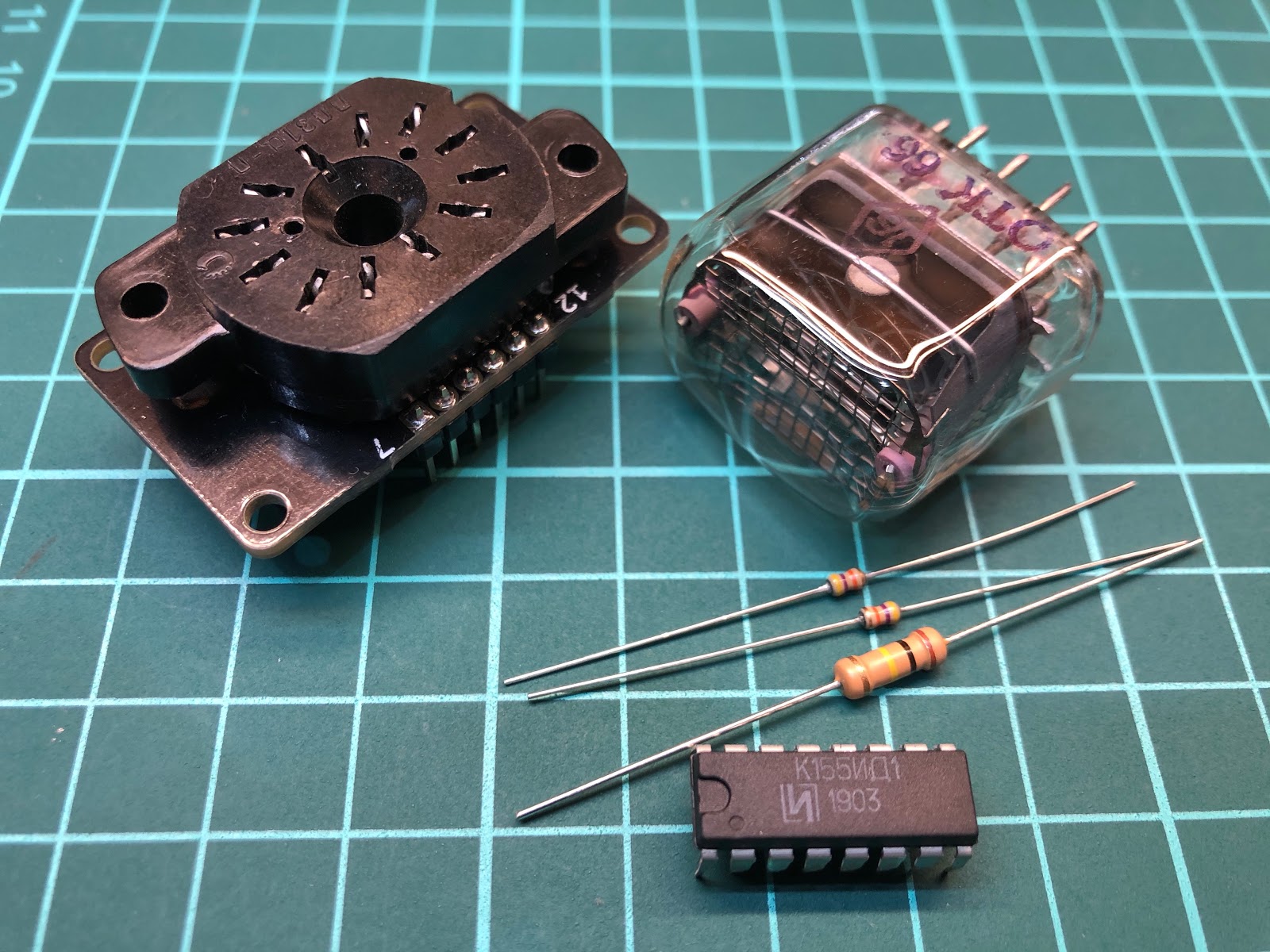

| 部品 | 個 | 説明 |
| ソケット基板 | 1 | IN-12用ソケットと基板、およびピンヘッダがはんだ付けされ組み立てられたものです。 |
| ドライバIC | 1 | ニキシー管を駆動するのによく使われるICです。ここで購入したものです。 |
| ニキシー管(IN-12B) | 1 | ebayで購入したニキシー管です。何かで使われていたところから剥がれた形跡が有りの中古品ですが点灯には問題ありません。が、点灯しない数字が紛れてたりもしますので、全ての数字が点灯するのを確認したものをキットに含めます。 |
| 電流制限抵抗 | - | 電流を制限するための回路を用意するのに必要な抵抗です。
自分は170Vで47KΩ(1/6W)を並列にし、約22KΩ(1/3W)として利用しています。(抵抗は入れてください。書いている最中に気になり無抵抗にしてみたらICを一つダメにしました) |
再度のベトナム一ヶ月出張。これからもありそうなので、安く美味しいコーヒーを楽しむために色々準備。
名刺まで配っているコーヒー屋さん。この前ドナドナしてくれたお兄さんは居なかったけど、お店の人もフツーに日本語話します。怪しいです。
ベンタイン市場は19:00までなのに、消費税対応&会社のシステムを色々やったのが重なって、18:30に到着。やっててよかった。
今回はミルを持っているので豆で購入。これでコーヒー以外の交ざり物はないことを保証。で、棚をのぞいているとコーヒーフィルターも置いてあり「おや？」と思える色ツヤ形を見かけたのでそれも購入。
比較してみる
ほう
なるほどなるほど
| 日の出珈琲 | 市場の | |
| 素材 | 高性能ステンレス | 不明なステンレス |
| 価格 | 1,680JPY | 50,000VND |
50,000 VND = 250 JPY弱になります。
ﾁｸｼｮｰ
先に知らなかった者は輸送費と蓋のシール代と高性能ステンレスのお金を払うしかないと...若干仕上げにもお金かかってるかも。絞り加工の跡が安いのはちょっとバリってる。それでも安い方はさらに安いおまけフィルター(アルミ製)よりずっと良いので、ここでコーヒー買ってお土産にするなら、ステンのフィルターもつけても大した出費じゃない。
でも、安っぽすぎるってだけで、使ってみて困るようなモノでも無いんだよな。以前泊まった時に残していったフィルタがそのまま置いてあって比較が助かった。
やっぱ、挽いてすぐだと誰がどうやって淹れても旨い。
ウンココーヒーかどうかは相変わらずわからないけど。
ミルの使い心地はとても良い。
中華製で悪いモノって見つけにくくなってきた気がする。
お土産ダサTシャツが好きです
ウンココーヒーで色々な目にあったベンタイン市場は夜になるとその周囲がナイトマーケットになる。
ここでベトナム国旗Tシャツをシャレで買ってみたら、案外よかったのでウンココーヒーリベンジの時にさらに３着をベンタイン市場の中で買った。ナイトマーケットでは18万したTシャツも中では15万で買えたので、あの胡散臭いお兄さんは案外マトモなのかもしれない。
※ 日本語を喋る商売人は全て胡散臭いと思っています。
ベトナム国旗Tシャツどうすっかな...
結局本物かどうかはわからんという話
最初にベトナムに来た時に、ベンタイン市場外壁にある店で買ってみたウンココーヒー。
ベンタイン市場でコーヒーなんて買うものかと思うほどの気持ち悪い味。
Tシャツと灰皿を探してうろついているうちに、背後から日本語でという最高に胡散臭いシチュエーション話しかけられ、市場内のコーヒー売り場にドナドナ。試飲してみてくれと言われたので一つ飲んでみると
「あれ？美味い？というかスゴく美味い？」
Weasel Coffeeって同じウンココーヒーだよな？と思いつつ、前に買ったものの話をしたら、
「市場にはトウモロコシを混ぜて売っている輩もいる」
という話を聞けた。そこまでするか？
せめて安いコーヒーぐらいで勘弁してくれ...
ただ、ポップコーンに水ぶっかけてグズグズにしたところを絞った液体を想像したら、すごいしっくりくる味だった事は確か。
で、この美味いコーヒーが飲めるなら買ってもいいかと緩んで500gを買い込んでしまった。
帰りのGrab bikeのタンデムシートの上で、
「中身が同じかどうかはわからないよね？」
という、当たり前に気をつけなきゃいけない事に気づき、アパートで慌てて一杯アイスで飲んでみたら、さっきのなんだコリャ？レベルで美味かったので一安心。
それでも「これが本物」ってのを一度も飲んだことが無いから、これがウンココーヒーかどうかは確証なし。
今の所「もの凄く美味いただのコーヒー」
| GAIN0 | GAIN1 | GAIN(V/V) | 備考 |
| LOW | LOW | 2 | デスクトップで鳴らすならこれで良いかと |
| LOW | HIGH | 4 | |
| HIGH | LOW | 8 | |
| HIGH | HIGH | 16 |
RaspberryPi用DAC+AMP(Zero同寸/PCM5102A)
この世に神はいない。
神はあの世にいる。
だが神のような人はこの世にいる。
買ってくれたメルカリ匿名の神様ありがとう。
いやホントどこの馬の骨ともわからない奴が作った基板を買ってくれる優しい神様。ちゃんと毎日 Spotify で Up In Here を秋月で買ったスピーカー(定価300円/ワケアリ半額、今売ってない)で聞けるほどにはちゃんとしている(と、本人は思っている)基板。だとしても、そうかどうか伝わるワケもないところでチャレンジ買いしてくれるって、その勇気に感謝せねば...
と言っても、このあと多くて後二個しか在庫無いしもう作らない、だけどとにかく初出荷。なので、再度音出し確認。Raspotify専用となっているA+を引っ張り出して載せて確認。
念の為適当な(Pimoroniから買ったInky pHATの)静電気防止袋に入れて出荷。
全て秋月のスピーカーが悪い(もう売ってないけど)。あれをPi-DigiAMP+で鳴らして、スピーカーユニットの良さに感動した後、どうにかZeroでお手軽に鳴らしたくて、これとかいろいろやって、なんとか鳴らせるようになった。
I2Sの確認とか、AMP選びとか、レギュレータ選びとか、素子を試す基板とか、その設計とか制作とか、よく考えても考えなくても手軽じゃ無い。手軽なワケが無い。なにが手軽なのかと...
もしかしたらお手軽なのかもしれない。
DigikeyでADMP441見たら今後怪しいので、Adafruit I2S MEMS Microphone Breakoutを試してみた。Raspberry Pi 3 Model Bではあっさりこの手順でできたが、Zero/Zero Wではうまくいかなかったので、うまく行った方法をメモ
使用したイメージは : 2018-11-13-raspbian-stretch-lite
sudo cat /sys/kernel/debug/asoc/platforms
Kernel Compiling の下記を実行しない
sudo apt-get update
sudo apt-get install rpi-update
sudo rpi-update
ラズパイでの録音にUSBのマイクを使った事はあったけど、この記事をみつけてI2Sでもやってみようとして、一部を除き、記事の通りでさっくりできたのでメモ。
alsamixerでどうにも、"This sound device does not have any playback controls."と言われる。
F6でデバイス変えてもF4でCaptureにしてもダメ。
arecordした後でもダメ。
ダメ元で amixer -c 0 してみるとなぜか出る。
何もかもわからん！
amixer -c 0 set 'Boost' 80 してみると
普通に変わるし！
そのあとに alsamixer
自分に全く自信がなくなる瞬間。
どっかすっ飛ばしたのかなぁ。
Raspberry Pi にPCM5102AのサウンドカードをのせてSpotify Clientにした時のメモ
curl https://get.pimoroni.com/phatdac | bash
curl -sL https://dtcooper.github.io/raspotify/install.sh | sh
sudo systemctl restart raspotify
端的に言えばmacOS 復元のディスクユーティリティを使って複製先HDDに対して、TimeMachineのHDDを復元する。
macにTimeMachineのHDDと移行先のHDDを接続する
macの電源を[Command(⌘)と"R"]キーを押しっぱなしで起動し、林檎マークが出るまでしばし耐える
macが起動すると[macOSユーティリティ]が現れるので、その中の[ディスクユーティリティ]を起動
移行先のHDDをフォーマットする。移行先のHDDを選択して[パーティション作成]
パーティションの名前を"Time Machine"にして、フォーマットは[Mac OS拡張 (ジャーナリング)]
こう出てくるとビビるわ。そのまま先に進んじゃったりしてしまった。
とりあえず移行先のパーティション作成完了

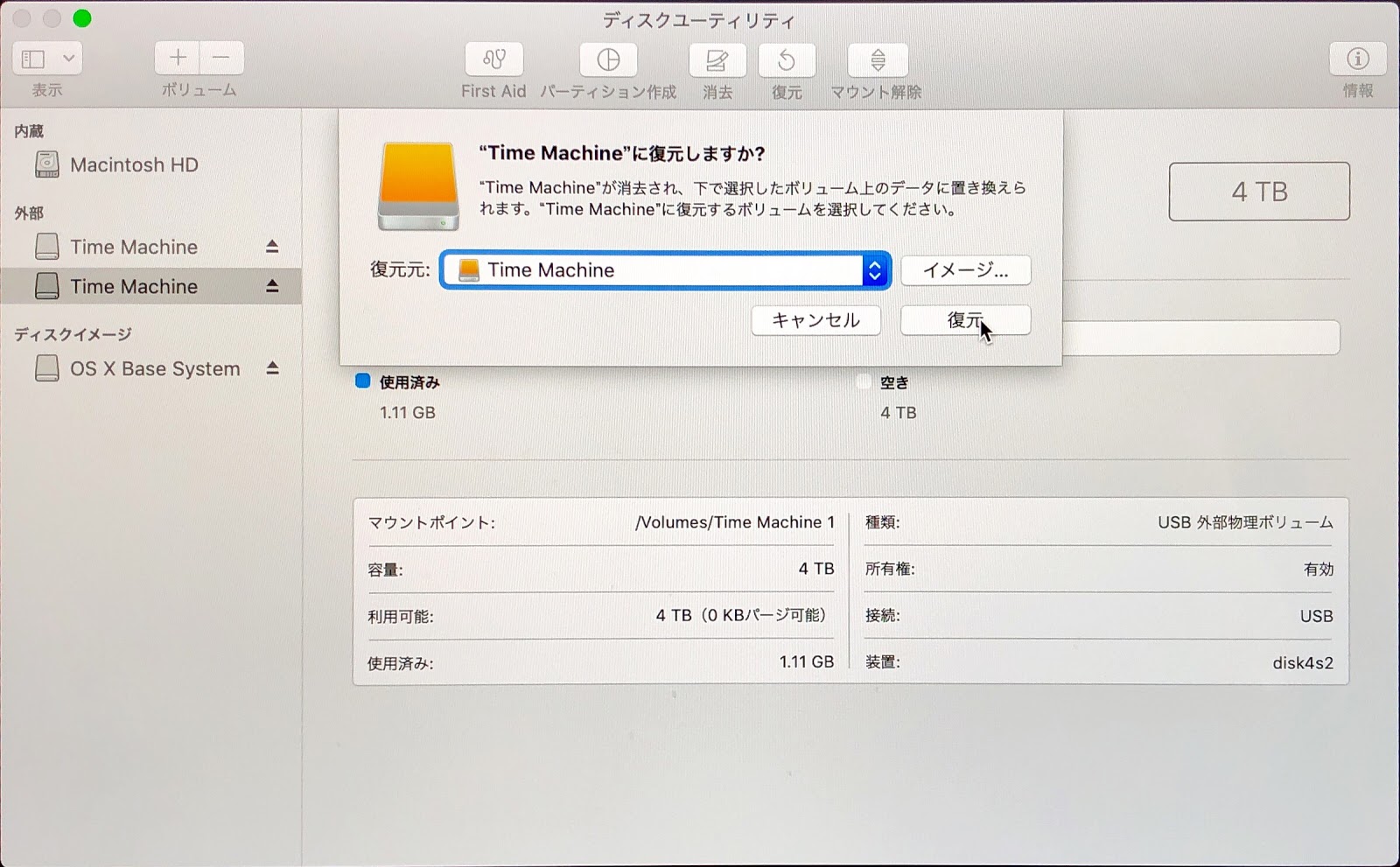

新しく作った方のTime Machine HDDを選択して[復元]
復元に使用する元のHDD/パーティションを聞いてくるので、Time Machineを選ぶ。自分から自分に復元する事はないよな？ と願いながら選ぶ。
[復元]をクリックして開始
まつ
完了。2日かかる事なく5時間程度で終わった
macの電源を落とし、元のTime MachineのHDDを外す。
macの電源を入れログインし、新しいTime MachineのHDDがマウントされるのを確認。
Time Machineを開始する
長かった...
手順わかってれば1日作業じゃないか...
